מחבר ה-Picabond Splice Green Striped הוא מחבר תזוזת בידוד המיועד לחבור חוטי נחושת מוצקים מבודדים ברשתות תקשורת ותקשורת נחושת. מבנה המגע הפנימי שלו חודר לבידוד המוליך במהלך כיווץ, יוצר מגע חשמלי ללא הפשטת חוטים קונבנציונלית.
מִפרָט
|
פָּרִיט |
שֵׁם |
תְמוּנָה |
מצב |
דגם CA&CO |
מתאים לכבלים |
מקסימום בידוד OD |
חומרים |
|
|
מ.מ |
אינצ'ים |
|||||||
|
1 |
מחבר UY |
|
|
CAC-BUTT-UY |
כבל נחושת מוצק: 0.7-0.4 מ"מ (21-26AWG) |
1.52 |
0.060" |
בית פלסטיק PP; להב משומר ברונזה |
|
2 |
מחבר UY2 |
|
|
CAC-BUTT-UY2 |
כבל נחושת מוצקה: 0.4-0.9 מ"מ (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
מחבר UR2 |
|
|
CAC-BUTT-UR2 |
כבל נחושת מוצק: 0.4-0.9 מ"מ (19-26AWG) ליבת אוויר או 0.65-0.4 מ"מ (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
מחבר UB2A |
|
|
CAC-TAP-UB2A |
כבל מלא בליבת אוויר נחושת מוצקה: 0.9-0.4 מ"מ (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
מחבר UR |
|
|
CAC-BUTT-UR |
מתאים לכבל מלא נחושת מוצקה: 0.9-0.4 מ"מ (19-26AWG) ליבת אוויר או 0.65-0.4 מ"מ (22-26WAG) |
1.67 |
0.066" |
מארז פלסטיק למחשב; להב משומר ברונזה |
|
6 |
מחבר UG |
|
|
CAC-TAP-UG |
כבל מלא בליבת אוויר נחושת מוצקה: 0.9-0.4 מ"מ (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
מחבר U1R |
|
|
CAC-TAP-U1R |
כבל נחושת מוצקה: 0.9-0.5 מ"מ (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
מחבר U1B |
|
|
CAC-TAP-U1B |
כבל נחושת מוצקה: 1.3-0.9 מ"מ (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

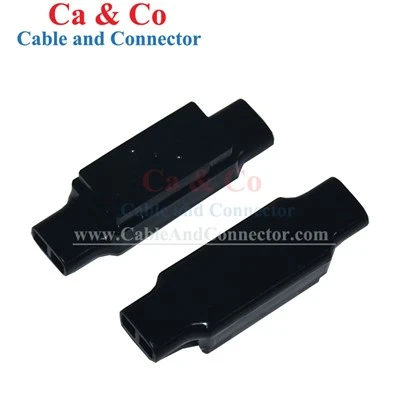

מחבר UDW2 |
|
|
CAC-TAP-UDW2 |
כבל נחושת מוצקה: 0.9-1.3 מ"מ (16-19AWG) |
4.4 |
0.17" |
בית פלסטיק PP; להב משומר ברונזה |
|
10 |
101 B מחבר מוטבע בשני חוטים |
|
|
CAC-TWIC-101B |
כבל נחושת מוצקה: 0.6-0.4 מ"מ (22-26AWG), : 0.6-0.4 מ"מ (22-26AWG) |
2.08 |
0.082" |
מארז פלסטיק למחשב; להב משומר ברונזה; מילוי ג'ל |
|
11 |
101 E מחבר מוטבע בשני חוטים |
|
|
CAC-TWIC-101E |
כבל נחושת מוצקה: 0.6-0.4 מ"מ (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Self-Stripping Dropwire מחבר 557TG |
|
/ |
CAC-SSDC-557TG |
כבל נחושת מוצקה: 0.6-1.3 מ"מ (22-16AWG) |
3.0 |
0.12" |
בית פלסטיק PP; להב משומר ברונזה |
|
13 |
מחבר 314 עצמי מוגן בפני לחות.{0} |
|
/ |
CAC-MPSS-314 |
כבל נחושת מוצקה: 0.6-1.25 מ"מ (22AWG-16AWG) |
3.08 |
0.12" |
בית פלסטיק PA66; להב משומר ברונזה |
|
14 |
מחבר Splice Picabond עם פסים כחולים |
|
/ |
CAC-SPSC-כחול |
כבל נחושת מוצקה: 0.4-0.6 מ"מ (26-22AWG) |
/ |
/ |
בְּרוֹנזָה; בידוד PET |
|
15 |
מחבר Splice Picabond עם פסים ירוקים |
|
/ |
CAC-SPSC-ירוק |
כבל נחושת מוצקה: 0.4-0.6 מ"מ (26-22AWG) |
/ |
/ |
פְּלִיז; בידוד PET |
מידע על אריזה
|
שם המוצר |
מחבר Splice Picabond עם פסים ירוקים |
|
|
דגם CA&CO |
CAC-SPSC-ירוק |
|
|
גליל (קרטון אחד בגליל אחד) |
קופסה פנימית |
1000 יחידות: 27*5*28 ס"מ |
|
קופסה חיצונית |
10000 יחידות: 57.5*28*26.5 ס"מ |
|
|
N.W |
9 ק"ג |
|
|
G.W |
10 ק"ג |
|
|
בתפזורת (קופסת פלסטיק) |
קופסה פנימית |
1000 יחידות: 15*15*10.5 ס"מ |
|
קופסה חיצונית |
10000 יחידות: 77.5*31.8*12.5 ס"מ |
|
|
N.W |
11 ק"ג |
|
|
G.W |
12 ק"ג |
|
עיצוב קשר תזוזה בידוד
צור קשר דרך בידוד
אלמנט המגע חודר לבידוד המוליך במהלך הקיפוץ ומגיע לליבת הנחושת, ומבטל את הצורך להפשיט את הבידוד לפני סיום.
מגע פליז מצופה-פח
מגע הפליז משתמש במשטח מצופה-פח כדי ליצור את הממשק המוליך עם מוליך הנחושת תוך מתן משטח מגע מוגן.
שימור מוליכים מכווצים
המחבר נדחס מכנית סביב המוליכים הממוקמים במהלך ההתקנה, ומאבטח את המוליכים בזמן שאלמנט המגע יוצר את החיבור החשמלי.
תאימות לחוטי נחושת מוצקים
מוליכים נחושת טלקום
מיועד למוליכי נחושת מוצקים המשמשים בחיווט תקשורת ותקשורת נחושת.
הכנת ספייס בשדה
המחבר מקבל מוליכים מבודדים ישירות, מה שמפחית את שלבי ההכנה הנדרשים לפני לחיצה.
תחזוקה והחלפה
מתאים לתיקון זוג כבלים, החלפת חיבורים ומשימות תחזוקה אחרות הכרוכות בחיווט נחושת קיים.
יישומים
התקנת רשת טלקום נחושת
משמש לחבור מוליכים נחושת מוצקה במהלך עבודות התקנה וחיבור ברשתות תקשורת ותקשורת נחושת מסורתית.
תיקון כבל נחושת
מתאים לתיקון חיבורי כבלי נחושת קיימים שבהם צריך לחבר מחדש מוליכים פגומים או שונה בשטח.
תחזוקה והחלפת רשת
משמש על ידי קבלני טלקום וצוותי תחזוקה כרכיב ספייס חלופי לשירות תשתית נחושת קיימת ותחזוקת מלאי מחברים.
תנאי הפעלה
בית בידוד PET
בית ה-PET מספק בידוד חשמלי סביב מכלול המגע ומגן על מבנה המחברים שהושלם במהלך הטיפול וההתקנה.
-30 מעלות עד +70 מעלות פעולה
המחבר מוגדר לטמפרטורות הפעלה מ-30 מעלות עד +70 מעלות, המכסה מגוון רחב של תנאים בהתקנת כבלי טלקום ובתחזוקה.
תנאי יישום שצוינו
לביצועי סיום עקביים, יש לבחור ולהתקין את המחבר בהתאם לטווח המוליכים שצוין, שיטת הכיווץ ותנאי ההפעלה.
OEM & אריזה בהתאמה אישית
|
פריט התאמה אישית |
אפשרויות זמינות |
|
שיטת אריזה |
רול או קופסת פלסטיק בתפזורת |
|
כמות אריזה |
כמות שצוינה על ידי הלקוח- עבור האריזה הפנימית והחיצונית |
|
תווית מוצר |
שם מוצר, מספר דגם, מפרט או מידע שצוין-על הלקוח |
|
סימון קרטון |
סימני קרטון ופרטי משלוח- שצוינו על ידי הלקוח |
|
תצורת אריזה |
סידור קרטון- פנימי ומותאם אישית- חיצוני |
|
חומר אריזה |
חומרי אריזה רגילים או-שצוינו על ידי הלקוח |
|
הזמנות חוזרות |
מפרטי אריזה מאושרים נשמרים להזמנות עוקבות |
בקרת איכות
בדיקת חומר נכנס
חומרי מגע פליז ורכיבי בידוד PET נבדקים עבור מידות, מצב פני השטח ותאימות החומרים לפני הייצור.
בדיקת מגע וציפוי
מגעי פליז מעוצבים נבדקים עבור גיאומטריית מגע ומצב ציפוי-פח, כולל עובי הציפוי שצוין של יותר מ-2 מיקרומטר.
בדיקת דיור והרכבה
בתי PET נבדקים לאיתור פגמי דפוס, מידות וזיהוי ירוק. לאחר מכן בודקים רכיבי מגע למיקום נכון במהלך ההרכבה.
בדיקת ביצועים של קרימפ
דגימות ייצור מכווצות עם מוליכים הנחושת המוצקה שצוינו כדי לאמת את התקשרות המגע, היווצרות המחברים ושימור המוליך.
בדיקה סופית
קבוצות מוגמרות נבדקות למראה, מצב ההרכבה, זיהוי המוצר, הכמות והאריזה לפני המשלוח.
מידע רכש
מדגם לפני הזמנה בכמות גדולה
ניתן לארגן דוגמאות לקונים לאימות בניית מחברים, תאימות מוליכים וביצועי התקנה לפני התחייבות לכמות ייצור.
אישור מפרט
לפני הייצור, הקונים יכולים לאשר את דגם המחבר, טווח המוליכים הרלוונטי, שיטת האריזה, כמות האריזה ודרישות התיוג מול הספק.
אריזה בתפזורת
אריזה בתפזורת רגילה זמינה בקופסאות פנימיות של 1,000-חלקים ובקרטונים חיצוניים של 10,000 חלקים, עם אפשרויות אריזה של גלילים וקופסאות פלסטיק זמינות בהתאם לתצורה שנבחרה.
תיעוד הזמנה
ניתן לאשר מפרטי מוצר, פרטי אריזה ומסמכים טכניים או תאימות ישימים בהתאם לדרישות שוק ההזמנות והיעד.
שאלות נפוצות
ש: למה משמש מחבר חיבור Picabond עם פסים ירוקים?
ת: הוא משמש לחיבור מוליכים נחושת מוצקים מבודדים ברשתות תקשורת ותקשורת נחושת, במיוחד עבור עבודות התקנה, תיקון ותחזוקה.
ש: כיצד אוכל לבחור את מחבר החבור הנכון של Picabond?
ת: הבחירה צריכה להתבסס על חומר המוליך, קוטר המוליך, ממדי הבידוד, תצורת השבר והיישום שצוין של המחבר. יש לאשר את דגם המחבר לפני ההזמנה.
ש: מה ההבדל בין מחבר ספייס של Picabond למחבר חיבור חוט רגיל?
ת: מחבר IDC בסגנון Picabond יוצר מגע דרך בידוד המוליך במהלך כיווץ, בעוד שמחברים קונבנציונליים עשויים לדרוש את הפשטת המוליך לפני ביצוע החיבור.
ש: האם ניתן להשתמש במחבר זה לתיקון כבל נחושת?
ת: כן. זה יכול לשמש לעבודות תיקון והחלפה הכוללות מוליכים נחושת מוצקה ברשתות תקשורת ותקשורת נחושת קיימות.
ש: איזה כלי כיווץ נדרש עבור מחבר ספייס של Picabond?
ת: יש להשתמש בכלי כיווץ תואם המיועד לסוג המחברים ולטווח המוליכים. על הקונים לאשר את תאימות הכלים לדגם המחבר לפני ההתקנה.
ש: האם ניתן לספק מחבר זה להפצת טלקום?
ת: כן. המחבר זמין לרכש B2B על ידי מפיצי טלקום, קבלנים וספקי תחזוקה הדורשים כמויות גדולות עבור יישומי שירות רשת ויישומי החלפה.
ש: מה עלי לאשר לפני ביצוע הזמנה בכמות גדולה?
ת: על הקונים לאשר את דגם המחבר, תאימות המוליכים, הכמות הנדרשת, תצורת האריזה, דרישות התיוג וכל תיעוד הדרוש לשוק שלהם.
ש: האם ניתן להשתמש במחבר ה-Picabond Splice Green Splice ביישומי טלקום חיצוניים?
ת: למחבר טווח טמפרטורת פעולה מוגדר של -30 מעלות עד +70 מעלות . יש להעריך התאמה להתקנה חיצונית מסוימת גם מול מבנה הכבלים, המתחם ותנאי הסביבה של היישום.
ש: האם אתה יכול לספק תיעוד לאישור מפיץ או פרויקט?
ת: ניתן לספק מפרטי מוצר, מידע חומר, פרטי אריזה ומסמכים טכניים או תאימות ישימים בהתאם לדרישות ההזמנה.
ש: האם מחבר ה-Picabond Splice עם פסים ירוקים זמין עבור הזמנות OEM?
ת: ניתן לדון בתצורות אריזה של OEM ותצורות אריזה שצוינו-על הלקוח עבור הזמנות בכמות גדולה, כולל כמות אריזה, תווית מוצרים ודרישות סימון קרטון.
