כבל מזין נחושת מק

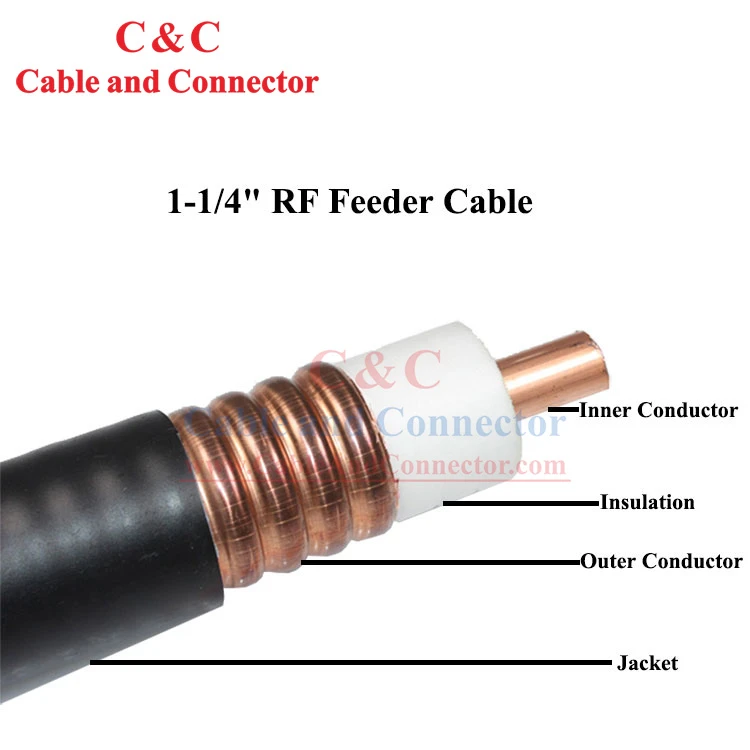

כבל ה-Copper MC Feeder מיועד להעברת אותות בתדר רדיו בין אנטנות, משדרים, מקלטים וציוד הפצת RF. המבנה הקואקסיאלי שלו משלבת מוליך פנימי של צינור נחושת, דיאלקטרי PE מוקצף, מוליך חיצוני נחושת גלי טבעתי ומעיל PE מעכב - של LLDPE כדי לספק עכבה מבוקרת, שידור RF יציב והגנה מכנית.





התנגדות DC של המוליך הפנימי (Ω/km)	0.78
התנגדות DC של המוליך החיצוני (Ω/km)	0.66
עכבה אופיינית (Ω)	50±1.5
קיבול (p F/m)	76
מהירות (%)	88
חוזק דיאלקטרי (KV)	10.0
התנגדות בידוד (MΩ/km)	＞1×104
דירוג שיא הספק (KV)	205
מתח שיא (V)	4300
חיתוך-תדר (GHz)	3.7
הנחתה והספק ממוצע (ערך הנחתה מקסימלי יהיה 105% מערך הנחתה נומינלי)



תדר (MHz)	הנחתה (@20 מעלות, d B/100m)	הספק ממוצע (kv)
200	1.20	8.12
450	1.87	5.22
800	2.59	3.78
900	2.77	3.69
1000	2.94	3.32
1500	3.73	2.62
1800	4.16	2.35
2000	4.43	2.21
2200	4.76	2.21
2500	5.08	1.92
3000	5.68	1.72





800MHz~1000MHz	1.10
1700MHz~2500MHz	1.15
2500MHz~3000MHz	1.20





כבל סטנדרטי HCTAY-50-32 כבל-מעכב אש HCTAYZ-50-32
בְּנִיָה
מנצח פנימי	חוֹמֶר	צינור נחושת
	קוטר (מ"מ)	13.1±0.1
בִּדוּד	חוֹמֶר	PE מוקצף
	קוטר (מ"מ)	32.5±0.25
מוליך חיצוני	חוֹמֶר	צינור נחושת גלי גלי
	קוטר (מ"מ)	35.7±0.3
ז'ָקֵט	חוֹמֶר	LLDPE או PE מעכב-אש
	מינימום עובי (מ"מ)	＞1.2
	קוטר (מ"מ)	38.8±0.30



רדיוס כיפוף (מ"מ)	עיקול בודד	200
	עיקול חוזר	380
חוזק מתיחה (N)		2500
משקל כבל (ק"ג/ק"מ)		880
טמפרטורה מומלצת (מעלה)	אִחסוּן	-70~+85
	הַתקָנָה	-40~+60
	פועל	-55~+85





עכבה יציבה של 50Ω
המבנה הקואקסיאלי שומר על נתיב שידור מבוקר של 50Ω, בעוד שהדיאלקטרי PE המוקצף שומר על מרווח המוליכים עקבי עבור עכבה יציבה.

הנחתת אותות נמוכה
מוליכים הנחושת והדיאלקטרי PE המוקצף מתוכננים למזער אובדן שידור RF על פני טווח התדרים שצוין, ומסייעים לשמור על עוצמת האות לאורך המזין.

VSWR נמוך
המבנה הקואקסיאלי האחיד מפחית את השתקפות האות ותומכת בהעברת כוח RF יעילה בין ציוד מחובר.





מוליך פנימי של צינור נחושת
צינור הנחושת מספק נתיב שידור RF מוליך עם ממדים מבוקרים לביצועים חשמליים עקביים.

PE מוקצף דיאלקטרי
שכבת ה-PE המוקצפת שומרת על הפרדה בין המוליכים תוך כדי תרומה לאפיוני העכבה וההעברה של הכבל.

מוליך חיצוני גלי נחושת גלי
צינור הנחושת הגלי מספק מיגון רציף תוך שהוא מאפשר לכבל להתכופף במהלך ההתקנה מבלי לפגוע במבנה הקואקסיאלי.

LLDPE או Fire-מעיל PE מעכב
המעיל החיצוני מגן על הכבל מפני טיפול וחשיפה להתקנה. LLDPE מסופק עבור בנייה סטנדרטית, בעוד PE מעכב אש{{1} זמין כאשר חלות דרישות ביצועים נוספות של אש-.





בנייה גלית גמישה
המוליך החיצוני הגלי הגלי מאפשר כיפוף מבוקר במהלך הניתוב, מה שהופך את הכבל לקל יותר לטיפול סביב ציוד ונקודות התקנה.

הגנה מכנית
המוליך החיצוני הנחושת ומעיל ה-PE מספקים הגנה למבנה ההולכה הפנימי במהלך משיכת כבלים, טיפול והתקנה.

טמפרטורה-בנייה מותאמת
הכבל מתוכנן עם טווחי טמפרטורות אחסון, התקנה והפעלה מוגדרים כדי לתמוך בשימוש בתנאי סביבה משתנים.





בדיקת מוליך נחושת
חומרי צינורות נחושת נבדקים לגבי עקביות ממדי, מצב פני השטח ואיכות החומר לפני הכניסה לייצור כבלים. מידות המוליכים נשלטות כדי לשמור על המבנה הקואקסיאלי המעוצב.

בקרת שחול דיאלקטרי
הדיאלקטרי PE המוקצף מיוצר סביב המוליך הפנימי עם ממדים ואחידות מבוקרות. השכבה הדיאלקטרית נבדקת כדי להבטיח הפרדה עקבית בין המוליכים הפנימיים והחיצוניים.

גיבוש מוליך גלי
המוליך החיצוני הנחושת נוצר למבנה גלי טבעתי סביב הדיאלקטרי. בדיקת הייצור מתמקדת בקוטר שנוצר, מצב הגלי ושלמות פני השטח.

שחול מעיל
מעיל PE ה-LLDPE או-מעכב האש מוחלץ על המבנה הקואקסיאלי המושלם. מידות המעיל, מצב פני השטח וזיהוי הכבלים נבדקים במהלך הייצור.

בדיקת הכבלים הסתיימה
הכבל המוגמר נבדק עבור מאפיינים חשמליים, ממדיים ומכאניים מרכזיים לפני המשלוח. בדיקה הקשורה ל--RF יכולה לכלול בדיקת עכבה, הנחתה ובדיקת VSWR, יחד עם התנגדות מוליכים ובדיקות מימדים מוגמרים של כבל.

בדיקה סופית
לפני האריזה, הכבל המוגמר נבדק לגבי מראה הכבל, סימון, מידות, אורך האריזה וזיהוי המוצר כדי לוודא שהכבל שסופק תואם את דרישות הייצור וההזמנה.





זיהוי מוצר ברור מסייע לקבלנים, מפיצים וצוותי פרויקט לנהל את הכבלים במהלך האחסון וההתקנה. ניתן להשתמש בסימוני כבלים ותוף כדי לזהות את סוג הכבל, מפרט המוצר, מידע הייצור ופרטי המשלוח.

עבור הזמנות פרויקטים, ניתן לתאם את זיהוי המוצר ומידע האריזה עם דרישות הרכישה והמלאי של הלקוח במידת הצורך.





המוצר עומד בדרישות RoHS החלות עבור חומרים מוגבלים. ניתן לספק מידע על תאימות RoHS כחלק מהתיעוד הטכני הנדרש להסמכת הלקוח, אישור הפרויקט ורישומי הרכש.





אורך אריזה סטנדרטי -500 מ' כבל לכל תוף עץ להובלה בתפזורת והתקנת פרויקטים.

הגנת כבל -הכבל מלופף היטב על התוף כדי להפחית עיוות ונזקי טיפול במהלך ההובלה.

פריסה קלה -אריזת התוף תומכת בתשלום מבוקר של כבלים במהלך ההתקנה ומסייעת להפחית טיפול מיותר בכבלים.

זיהוי תוף -ניתן לסמן את מפרטי המוצר ומידע המשלוח על התוף לצורך קבלה וניהול מלאי.

אריזת פרויקט -ניתן לדון באורכי כבלים מותאמים אישית או בדרישות אריזה עבור הזמנות בכמות גדולה ופרויקטים.
